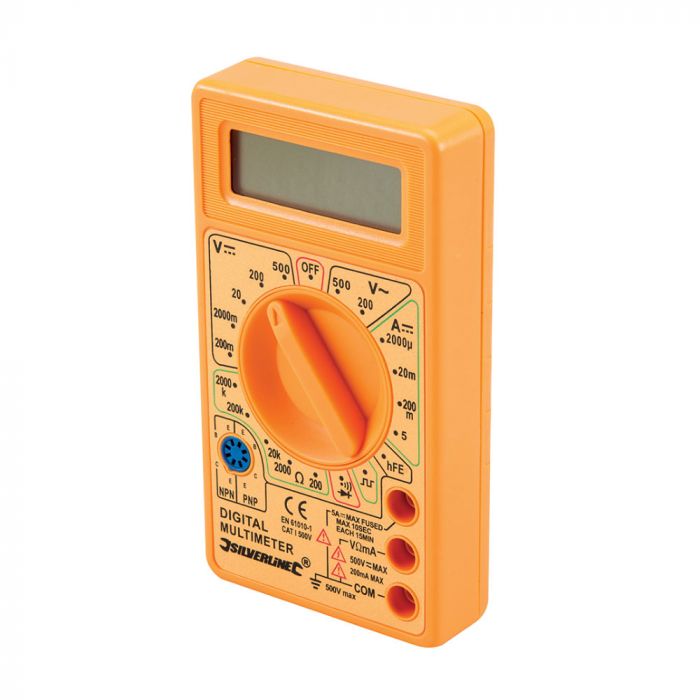

Multimètre Digital

Le Multimètre Digitale portatif

• mesure les tensions continues et alternatives
• mesure l'intensité du courant continu
• mesure la résistance.
• contrôle les diodes NPN et PNP.
• dispose d'un grand écran à cristaux liquides pour une lecture facile.
• fourni avec cordons de mesure.
• nécessite une Pile 9V PP3 (non fournie).

Caractéristiques

Caractéristiques	Spécifications
Classe de catégorie	CAT. I, 500V
Fils de test	CAT. I, 600V, 5A
Type de pile	9V, 6F22 (PP3)
Tension courant continu (CC)	200 mV à 500V
Tension courant altenratif (CA)	200 à 500V
Intensité courant continu (CC)	2000µA à 5A
Résistance	200 Ohm à 2000 HOhm
Température de fonctionnement	0 à 40°C (<75% humidité relative)
Fusibles	Circuit général (F 0,5 A - 250V)Circuit 5 A (F 5 A - 250V)

Conseils d'emploi

Assemblage

1. Dévisser les deux vis à l'arrière de l'appareil.
2. Enlever le couvercle et insérez une pile 9V.
3. Aligner les bornes de la pile avec les bornes du connecteur prévu à cet effet, puis emboîtez la pile sur le connecteur.
4. Placer la pile dans le compartiment prévu à cet effet.
5. Replacer le couvercle avec soin puis visser les vis.

Mesure de la tension

1. Brancher le fil positif (1) rouge de la borne VΩmA(6)
2. Brancher le fil négatif (2) noir à la borne COM (commune)(7)
3. Sélectionner la plage de tension appropriée dans la plage CC ou CA à l'aide du sélecteur de fonction (4)
4. Branchez les fils de test sur le circuit à mesurer
5. Mettre le circuit sous tension. La valeur de la tension du circuit, ainsi que la polarité (polarité inversée uniquement) devraient s'afficher sur l'écran LCD (3).

Mesure du courant continu

1. Pour des mesures inférieures à 200 mA : brancher le fil positif (1) rouge de la borne VΩmA(6). Pour des mesures supérieures à 200 mA, jusqu'à 5 A max : branchez le fil positif (1) rouge à la borne 5 A (5).
2. Brancher le fil négatif (2) noir à la borne COM (commune)(7)
3. Sélectionner la plage d'intensité à l'aide du sélecteur de fonction (4)
4. Ouvrir le circuit à mesurer. Brancher les fils de test à travers l'ouverture pour créer un pont sur l'écart.
5. Mettre le circuit sous tension. La valeur de la tension du circuit devraient s'afficher sur l'écran LCD (3).

Mesure de la résistance

Pour mesurer une résistance faisant partie d'un circuit , éteindre et déconnecter l'alimentation puis décharger les condensateurs avant d'effectuer la mesure.

1. Brancher le fil positif (1) rouge de la borne VΩmA(6)
2. Brancher le fil négatif (2) noir à la borne COM (commune)(7)
3. Sélectionner la plage de tension appropriée dans la plage CC ou CA à l'aide du sélecteur de fonction (4)
4. Branchez les fils de test sur le circuit à mesurer
5. La valeur de résistance devraient s'afficher sur l'écran LCD (3).

Remarque : lors de la mesure de résistance égales ou supérieures à 1MΩ, l'appareil peut prendre quelques secondes à se stabiliser. Ce comportement est normal pour toutes résistances élevées.

Test d'une diode

1. Brancher le fil positif (1) rouge de la borne VΩmA(6)
2. Brancher le fil négatif (2) noir à la borne COM (commune)(7)
3. Sélectionner la fonction requise à l'aide du sélectionneur de fonction (4)
4. Raccorder le fil de test rouge à l'anode de la diode à tester et le fil de test noir à la cathode de la diode.
5. La chute de tension directe approximative de la diode devrait s'afficher sur l'écran LCD (3).

Remarque : si le branchement est inversé, seul le chiffre 1 apparaîtra à l'écran.

Test de continuité

1. Brancher le fil positif (1) rouge de la borne VΩmA(6)
2. Brancher le fil négatif (2) noir à la borne COM (commune)(7)
3. Sélectionner la fonction requise à l'aide du sélectionneur de fonction (4)
4. Branchez les fils de test sur le circuit à mesurer
5. La présence de continuité (résistance inférieure à env. 50Ω) est signalée par un signal sonore intégrée.

Test d'un transistor

1. Tourner le sélecteur de fonction (4) sur la position hFE.
2. Déterminer si le transistor est de type NPN ou PNP.
3. Identifier les fils de l'émetteur, de la base et du collecteur.
4. Insérer les fils dans les trous appropriés de la prise hFE (8) : le côté gauche de la prise est configuré pour un transistor PNP et le côté droit pour un transistor NPN.
5. La valeur hFE approximative s'affichera sur l'écran LCD (3) à la condition d'essai d'une intensité de base de 10µA et Vce 3 V.

Utilisation du signal de test

1. Sélectionner la fonction requise à l'aide du sélectionneur de fonction (4).
2. Un signal de test (50 Hz) est généré par les bornes VΩmA et COM, dont la tension de sortie est d'environ 5V crête à crête, pour une impédance de 50KΩ.
